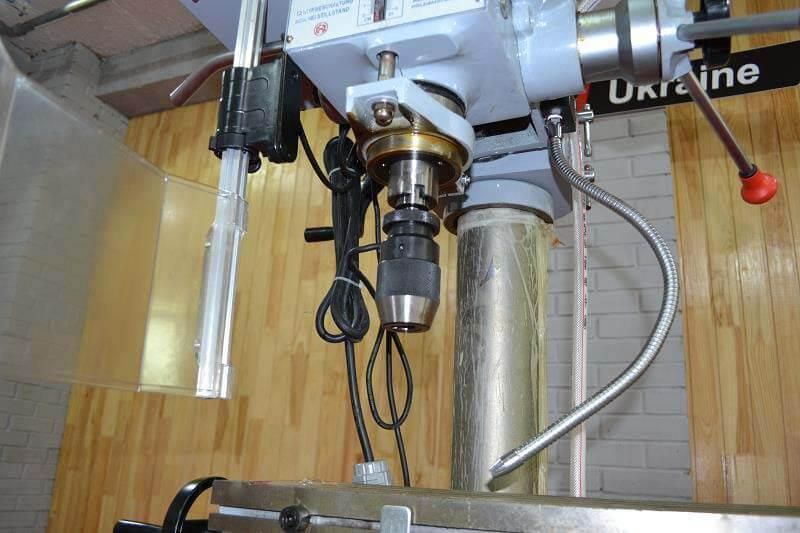

Сверлильно-фрезерный станок Holzmann ZX 40PC

Сверлильно-фрезерный станок Holzmann ZX 40PC – это универсальное оборудование для высокоточного сверления и фрезерования металлических заготовок в инструментальных цехах, ремонтных мастерских и на мелкосерийных производствах. Регулируемая по высоте и углу наклона сверлильная головка обеспечивает чрезвычайную гибкость в работе. Двигатель мощностью 1,1 кВт (3 фазы) поддерживает высокую производительность, а регулировка скорости вращения шпинделя в диапазоне 95-1600 об/мин позволяет эффективно работать с разными материалами. Ход шпинделя составляет 120 мм, максимальный диаметр сверления – 40 мм.

Устойчивый к нагрузкам чугунный стол имеет Т-образные пазы для фиксации заготовок и вспомогательного оборудования. Глубина сверления регулируется трехплечим маховиком со шкалой. В стандартную комплектацию входит устройство для нарезки резьбы с функцией реверса и система охлаждения.

Особенности сверлильно-фрезерного станка Holzmann ZX 40PC

• Ход шпинделя – 120 мм
• Максимальный диаметр сверления – 40 мм
• Мощность двигателя – 1,1 кВт (3 фазы)
• Редуктор с отшлифованными и закаленными зубчатыми колесами, работающий в масляной ванне
• Регулировка скорости вращения шпинделя в диапазоне 95-1600 об/мин
• Регулировка сверлильной головки по высоте и углу наклона
• Регулировка глубины сверления трехплечим маховиком со шкалой
• Нарезка правой и левой резьбы
• Чугунный стол размером 190x585 мм
• Т-образные пазы для фиксации заготовок и вспомогательного оборудования
• Система охлаждения
• Откидная защитная крышка патрона из акрилового стекла
• Стойкое опорное основание
• Стойкая к скручиванию колонна
• Сертификация СЕ
• Гарантия 24 месяца.

Комплектация сверлильно-фрезерного станка Holzmann ZX 40PC

В комплект поставки входят:

• Сверлильный патрон 16 мм
• Конусная муфта МК4/3, МК3/2
• Клин для выбивания
• Зажимной ключ M12.

Частые вопросы

Подробнее о сверлильно-фрезерных станках – в ответах на частые вопросы.

Чем сверлильно-фрезерный станок отличается от отдельных сверлильного и фрезерного?

Обычный сверлильный станок работает только по оси Z (вверх-вниз), фрезерный – позволяет движение заготовки по осям X, Y и обработку по бокам. Сверлильно-фрезерный станок объединяет обе функции в одном корпусе, имеет горизонтальное и вертикальное движение, сменный инструмент, часто – регулируемую по углу наклона и повороту головку.

Как работает фрезерование на сверлильно-фрезерном станке?

Инструмент (фреза) вращается в вертикальном шпинделе, а заготовка крепится на перемещаемом столе, который может двигаться по осям X и Y. Движение фрезы или стола обеспечивает снятие слоя металла.

Какие особенности конструкции отличают сверлильно-фрезерный станок от классического сверлильного?

По сравнению со стандартным сверлильным, сверлильно-фрезерный станок имеет следующие особенности:

• Крестовый стол, который перемещается в двух плоскостях
• Усиленный шпиндель, который выдерживает боковые нагрузки при фрезеровании
• Подача по трем осям (Z – шпиндель, X и Y – стол)
• Поддержка разных типов инструмента.

Можно ли на сверлильно-фрезерном станке нарезать резьбу?

Да, многие модели поддерживают такую ​​функцию. Нарезка резьбы может производиться вручную (через патрон с реверсом) или автоматически, если предусмотрен реверс шпинделя.

Какая мощность двигателя оптимальная для сверлильно-фрезерного станка?

Для обработки мелких деталей подойдет станок мощностью 500-750 Вт. Для профессиональных работ нужна мощность 1-1,5 кВт, а для большого производства – 2 кВт и более.

Технические характеристики
